PRZEPUSTNICE EBRO W TECHNICE BASENOWEJ

Andrzej A. WAŁĘGA
PRZEPUSTNICE „EBRO ARMATUREN” W TECHNICE BASENOWEJ






1. OGÓLNIE O „EBRO”
Firma Ebro Armaturen GmbH powstała w roku 1972, a jej główna siedzibą jest Hagen w Niemczech. Nazwa firmy chociaż nieodparcie kojarzy się z rzeką w Hiszpanii, pochodzi  od nazwiska założyciela i do dzisiaj właściciela: rodziny BRÖER, z którego liter ją utworzono. Dzisiaj w skład Ebro Group wchodzi jeszcze szwedzka firma Stafsjö, producent m.in. zasuw nożowych.

2. KRÓTKI, NIEPEŁNY PRZEGLĄD ASORTYMENTU PRODUKCJI

Ebro jest znanym i uznanym na całym świecie producentem armatury do zastosowania zarówno w prostych instalacjach wodnych jak i w energetyce oraz ciężkiej chemii.
Oprócz armatury Ebro wytwarza również napędy: tak pneumatyczne jak i elektryczne.

Poniżej wybrane przykłady armatury Ebro:







Rys. 1. Przepustnica międzykołnierzowa miękkouszczelniona Z-011
Fig. 1. Resilient Seated Butterfly Valve Z-011

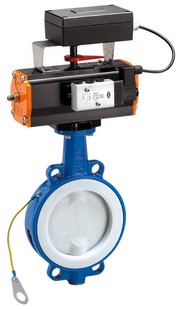

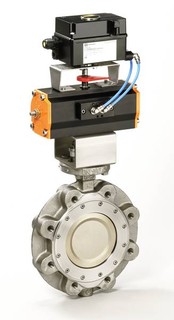

Rys. 2. Od lewej: przepustnica typ HP (do temp 4500C) oraz TC (do mediów agresywnych)
Fig. 2. From left: butterfly valve HP (40bar, +6000C) and TC (for chemically highly  corrosive media)

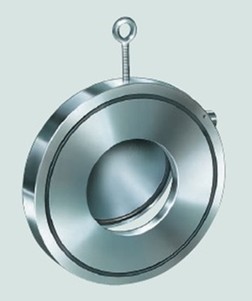

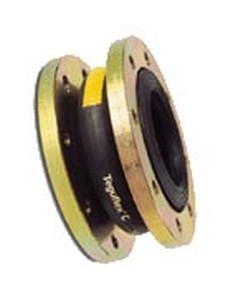

Rys. 3. Od lewej: klapa zwrotna RSK oraz kompensator Teguflex
Fig. 3. From left: Wafer Type Check Valve RSK and Expansion Joint Teguflex

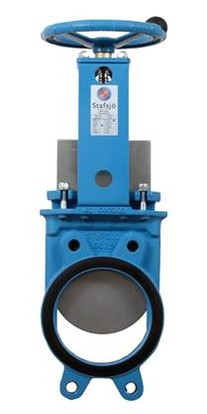

Rys. 4. Zasuwa nożowa typ WB
Fig. 4. Knife Gate Valve type WB

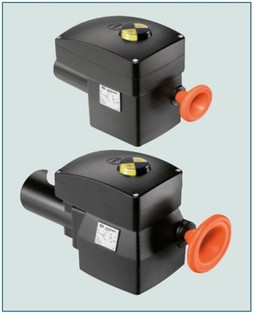

Rys. 5. Napędy; od lewej: pneumatyczny EB oraz elektryczne typ E
Fig. 5. Actuators; from left: Pneumatic EB and Electric E




3. ARMATURA „EBRO” W TECHNICE BASENOWEJ

W technice i technologii basenowej najczęściej wykorzystywane są:
 Przepustnice międzykołnierzowe Z-011-AH i Z-011-AS
 Klapy zwrotne typu RSK
Przepustnice wyposażane są w napędy:
 Ręczne (dźwignia z zapadką lub przekładnia ślimakowa)
 Automatyczne (pneumatyczne, najczęściej podwójnego działania oraz elektryczne).

W Europie i na świecie armatura Ebro w zastosowaniach basenowych istnieje od 40 lat. W Polsce od początku lat 90-tych, Ebro jest również stosowane bardzo często. Przepustnice i zawory zwrotne pracują w dziesiątkach instalacji z technologią klasyczną, ale też z ozonową.
Największy obiekt basenowy w Polsce czyli „Termy Maltańskie” (2012) w Poznaniu został wyposażony w ponad 700 klap firmy Ebro Armaturen GmbH.


4. BUDOWA PRZEPUSTNIC „EBRO” TYP Z-011

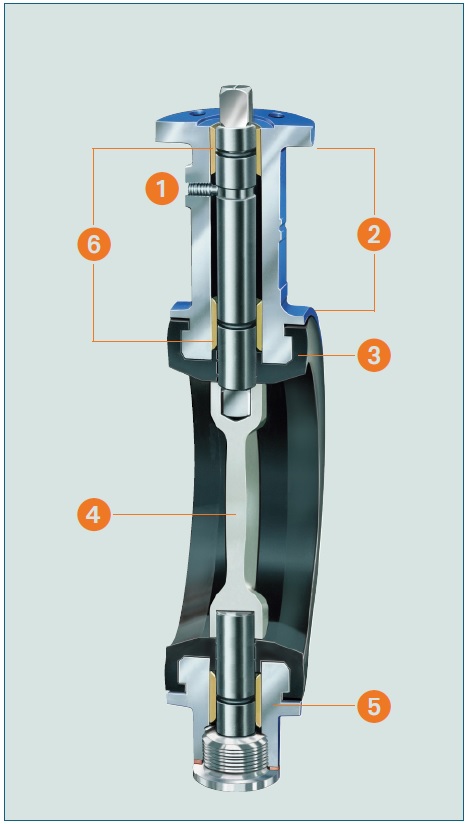

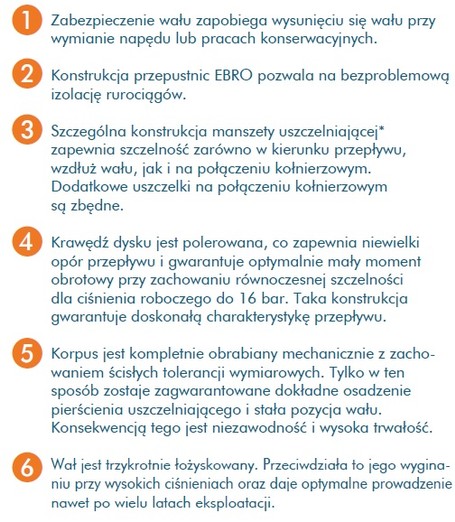

Rys. 6. Budowa przepustnicy Z-011
Fig. 6. Structure of Z-011 Butterfly Valve

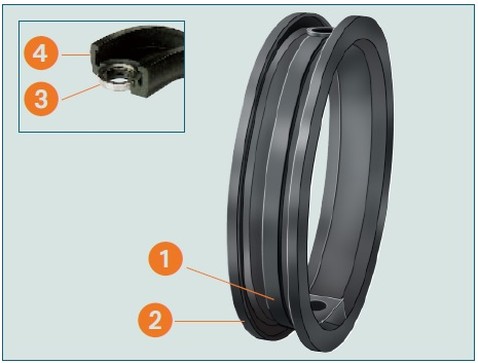

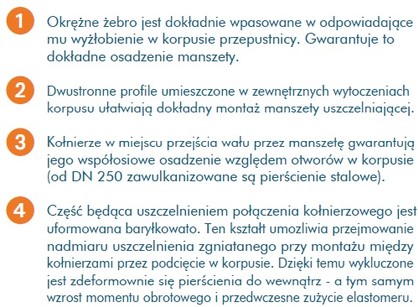

Rys. 7. Budowa manszety przepustnicy Z-011
Fig. 7. Structure of Z-011 Butterfly Valve seat

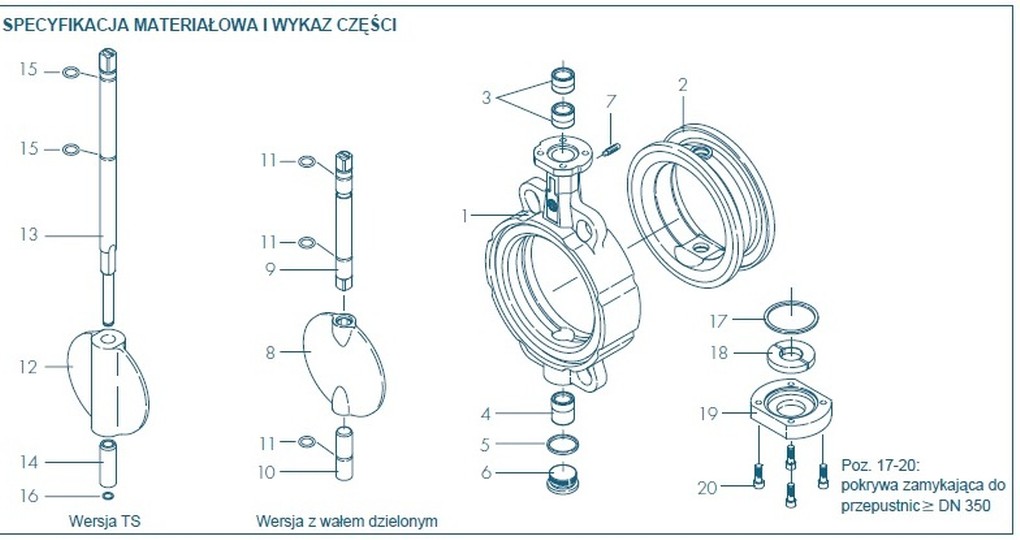

Rys. 8. Wykaz części przepustnicy typ Z-011
Fig. 8. List of parts of the Z-011 Butterfly Valve

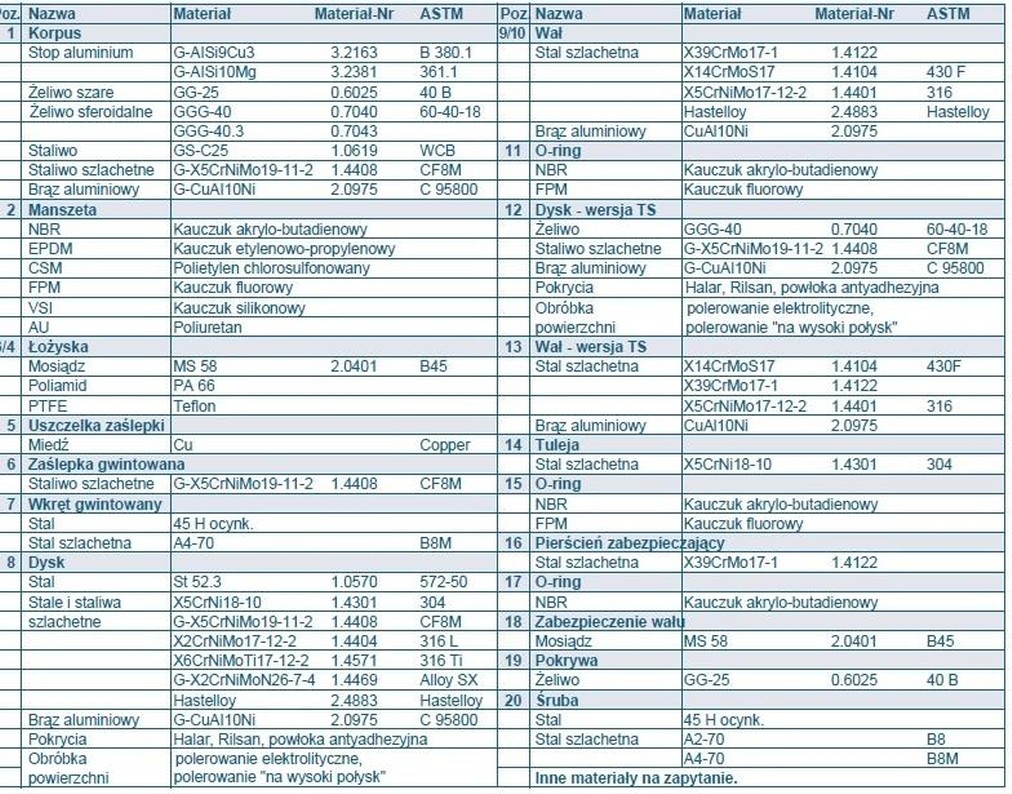

Rys. 9. Specyfikacja materiałowa przepustnicy typ Z-011
Fig. 9. Specification of materials for Z-011 Butterfly Valve




Warto zauważyć, że już w podstawowej wersji (typ Z-011-AH) dysk przepustnicy wykonany jest ze stali 316L (uszczelnienie jest z EPDM, a korpus z żeliwa).

Dla typu Z-011-AS („S”-od niemieckiego słowa Schwimmbad oznaczającego basen), korpus jest wykonany z siluminu, a uszczelnienie z Hypalonu® (CSM), który doskonale spisuje się w technologiach z ozonem.


5. NAPĘDY DO PRZEPUSTNIC


Napędy ręczne do przepustnic są najbardziej popularne jako dźwignie z zapadką. Dla średnic nominalnych powyżej 200 należy już stosować przekładnie ślimakowe ze względu na wielkość momentu obrotowego potrzebnego do otarcia/zamknięcia dysku. Przekładnie ślimakowe stosowane są też przy mniejszych średnicach, gdy potrzebna jest większa precyzja regulacji, np. przy wymienniku ciepła na głównym rurociągu zasilającym nieckę.

Napędy pneumatyczne mogą być podwójnego działania (te są najczęściej stosowane w technice basenowej) lub pojedynczego działania ze sprężyną. Osprzęt do tych napędów można wzbogacać o zawory pilotowe (sterujące), skrzynki z wyłącznikami krańcowymi pojedynczymi, podwójnymi, stałymi bądź regulowanymi) i pozycjonery.

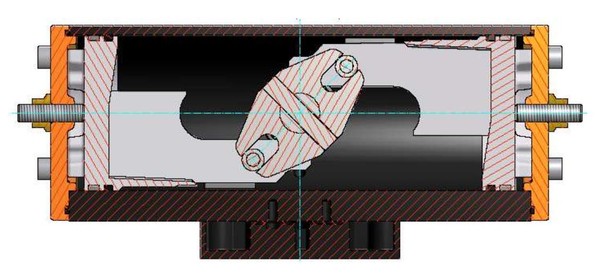

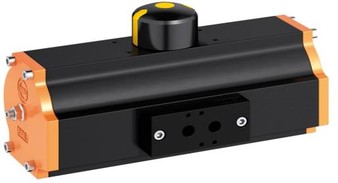

Rys. 10. Napęd pneumatyczny podwójnego działania typ EB
Fig. 10. Double Acting Pneumatic Actuator EB

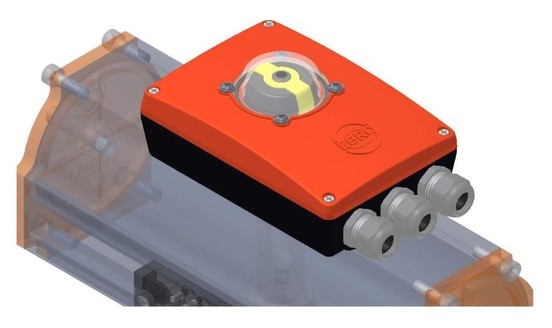

Rys. 11. Skrzynka rozdzielcza SBU
Fig. 11. Switch Box SBU



Napędy elektryczne są rzadziej stosowane, ale ich zastosowanie może być uzasadnione np. brakiem instalacji sprężonego powietrza. Są droższe niż napędy pneumatyczne.


6. JAKOŚĆ I NIEZAWODNOŚĆ


Przepustnice Ebro znane są wszystkim projektantom, wykonawcom i użytkownikom ze swojej bardzo wysokiej jakości jak też niezawodności.

Fakt wymiany przepustnic po ich bezawaryjnej pracy w trudnych warunkach, np. w technologiach ozonowych, dopiero po 15 – 20 latach mówi sam za siebie. Na życzenie służę konkretnymi przykładami z krajowych obiektów basenowych.








-----------------------------------------------------------------------------------------------------------------------
Referat „Przepustnice Ebro Armaturen w technice basenowej” był wygłoszony podczas X Sympozjum
„Instalacje basenowe” Zakopane 2015
